Описание
Револьверная головка HAK31125-6T — инструментальный узел для оснащения современных токарных станков с числовым программным управлением. Модель предназначена для станков с горизонтальной станиной и используется для быстрой установки и смены различных видов металлорежущего инструмента в процессе обработки заготовок.
Конструкция револьверной головки включает прочный корпус и инструментальный диск с посадочными местами для режущего инструмента. За счет автоматизированной смены позиции оператор может последовательно выполнять несколько технологических операций без ручной переналадки станка. Это особенно важно при серийном и мелкосерийном производстве деталей сложной конфигурации.
Особенности револьверной головки HAK31125-6T
Модель HAK31125-6T разработана с учетом требований к жесткости, точности позиционирования и стабильности работы токарного оборудования. Механизм обеспечивает устойчивое вращение инструментального диска и надежную фиксацию выбранной позиции.
- Высокая жесткость конструкции — способствует стабильному положению инструмента во время резания и снижает вероятность возникновения вибраций.
- Стабильное вращение — обеспечивает корректную смену инструментальных позиций и надежную работу механизма в автоматическом режиме.
- Низкий уровень шума — делает эксплуатацию оборудования более комфортной.
- Хорошая водонепроницаемость — конструкция рассчитана на эксплуатацию в условиях применения охлаждающей жидкости.
- Высокая повторяемость позиционирования — точность повторяемости составляет ±2″.
Применение HAK31125-6T
Инструментальная револьверная головка HAK31125-6T используется в составе токарных станков с ЧПУ для обработки металлических заготовок. На инструментальный диск устанавливаются различные резцы и другие виды металлорежущего инструмента, необходимые для выполнения токарных операций.
Применение револьверной головки позволяет автоматизировать последовательную смену инструмента в соответствии с управляющей программой станка. Это сокращает время между отдельными операциями и позволяет повысить производительность оборудования.
Количество инструментальных позиций
Стандартное исполнение HAK31125-6T предусматривает 6 инструментальных гнезд. При этом данная револьверная головка также доступна к заказу в исполнении на 8 позиций инструмента. Выбор количества рабочих позиций позволяет адаптировать комплектацию узла под технологические задачи конкретного токарного станка.
Быстрая смена инструмента
Время смены инструмента между соседними позициями составляет всего 4,0 секунды. Такая характеристика особенно важна для станков с ЧПУ, работающих в условиях серийного производства, где скорость выполнения вспомогательных операций напрямую влияет на общую производительность оборудования.

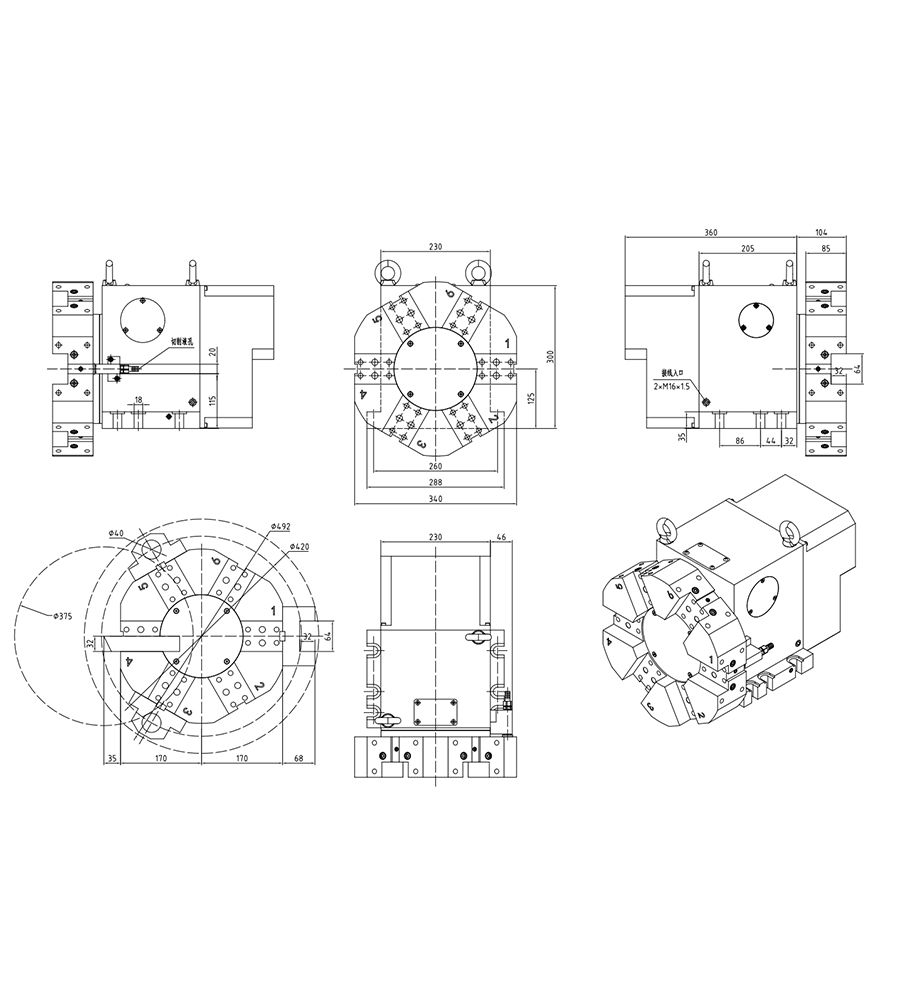

Технические характеристики HAK31125-6T
| Параметр | Значение |
|---|---|
| Модель | HAK31125-6T |
| Тип оборудования | Револьверная инструментальная головка |
| Назначение | Токарные станки с ЧПУ |
| Тип станка | С горизонтальной станиной |
| Высота центра от основания | 125 мм |
| Количество инструментальных гнезд | 6 |
| Время смены инструмента между соседними позициями | 4,0 с |
| Точность повторяемости | ±2″ |
| Масса | 130 кг |
| Исполнение на заказ | 8 инструментальных позиций |
Преимущества использования револьверной головки
Установка HAK31125-6T позволяет расширить технологические возможности токарного станка с ЧПУ и организовать автоматическую последовательную обработку детали различными инструментами. Наличие нескольких инструментальных позиций дает возможность заранее установить необходимый комплект оснастки и выполнять операции в соответствии с управляющей программой.
Жесткая конструкция, точное позиционирование, быстрое переключение между соседними гнездами и защита от воздействия охлаждающей жидкости делают данную модель подходящей для интенсивной эксплуатации на производственном оборудовании.
Заказать револьверную головку HAK31125-6T
Револьверная головка HAK31125-6T поставляется для оснащения токарных станков с ЧПУ и может быть заказана в исполнении с различным количеством инструментальных позиций. Стандартная конфигурация рассчитана на 6 инструментальных гнезд, также доступен вариант на 8 позиций.
Перед приобретением рекомендуется уточнить совместимость револьверной головки с конкретной моделью станка, посадочные размеры и требования к системе управления. Специалисты помогут подобрать подходящее исполнение и проконсультируют по техническим параметрам оборудования.
